【儀器信息網 廠商新聞】瑞士丹青Aberlink橋式三坐標 同一臺機器上的觸摸和視覺。Aberlink 新品升級 xian進的攝像系統和視覺測量軟件模塊，可在任何 Aberlink 橋式 CMM 上提供非接觸式測量方法。

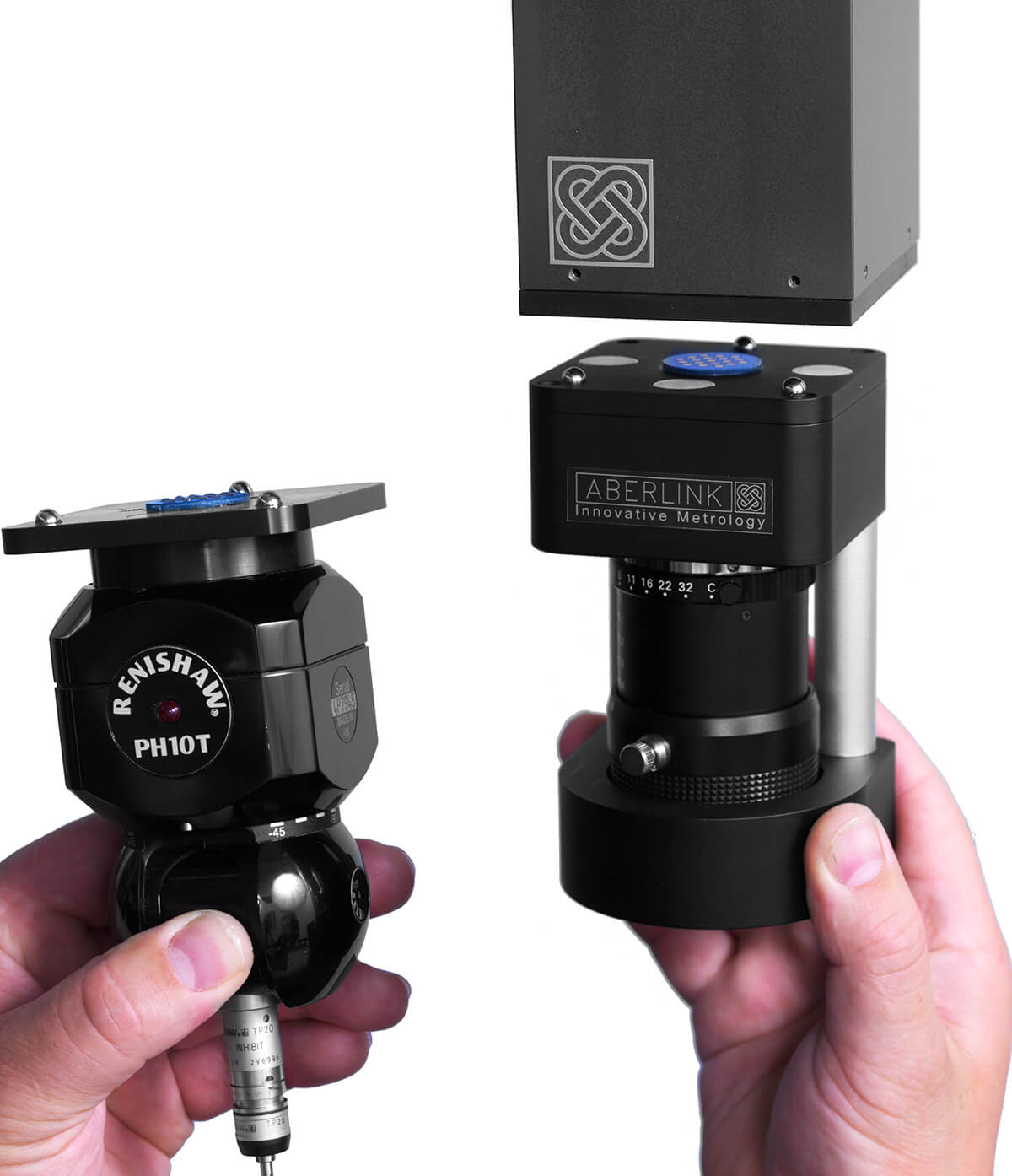

      磁性運動接頭的創新設計允許在幾秒鐘內將標準接觸式探頭與相機交換。這意味著可以使用同一臺坐標測量機上的接觸式觸發和視覺檢測技術輕松快速地檢測組件。

一、增強清晰度

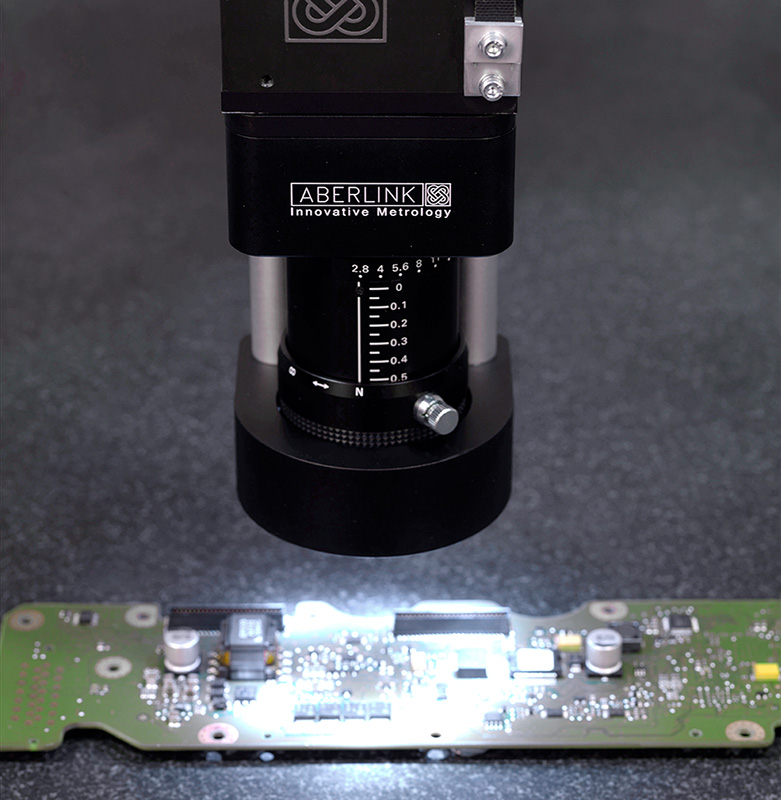

該攝像機采用了遠心鏡頭，可在顯示器上呈現無失真的圖像，同時還采用了可編程的 16-LED 燈環，其中包含交替的白色和紫外線 LED。

白色 LED 以常規方式提供表面照明，而紫外線 LED 為 CMM 上的背光問題提供了一種優雅的解決方案 - 將要測量的組件放置在反射紫外線并起到背光作用的板上。

二、強大的軟件

使用高精度邊緣檢測和高速光學掃描，輕松測量幾何和復雜形狀、特征、掃描輪廓和檢查螺紋。模擬十字準線和疊加，并控制相機和燈光設置，所有操作均在 Aberlink 的 Vision 軟件模塊中完成。

視覺軟件模塊通過一組強大的視覺測量工具增強了 Aberlink 3D 的功能。具有全自動邊緣檢測工具，可在手動和 CNC 模式下使用，確?？焖佾@得可重復的結果，而無需依賴操作員的技能。

三、特征

在幾秒鐘內在觸摸探頭和 CMM 相機之間切換

在同一檢測程序中使用觸摸和視覺技術

用于特征檢查的高精度邊緣檢測

螺紋測量 - zui小/zui大/平均螺距、左/右角度、有效直徑

可編程數碼變焦（無需更換鏡頭）

用于輪廓和表面特征檢查的定向頂燈和背光

即使特征失焦，遠心鏡頭也能準確測量

使用可選平行光精確檢查 3D 和車削部件
